在全球能源問題緊張和氣候變暖背景下，地?zé)崮茏鳛橐环N分布廣泛的清潔可再生能源近年來備受關注。隨著向地球深部要熱的需求增加，巖土體中的裂隙被愈加重視。在深部致密條件下，低滲孔隙對地?zé)崃黧w的影響逐漸降低，天然和人工裂隙成為主要的滲流換熱介質。它們通常相互交錯形成錯綜復雜的裂隙網絡，裂隙網絡的分布和形態都會極大地影響地?zé)崃黧w的傳熱過程，然而是否裂隙越長越密便會加強熱對流？其背后的驅動機理尚不清楚，這是地?zé)崮荛_(kāi)發向深層進軍的關鍵科學問題。

    中國科學院地質與地球物理研究所巖石圈演化與環境演變?nèi)珖?guó)重點實驗室地質工程學科中心水文地質與地?zé)豳Y源組的博士生董遠卓與導師孔彥龍研究員，聯合龐忠和研究員，中國石油大學（北京）黃永輝副教授等，利用COMSOL軟件建立了二維隨機裂隙滲流傳熱模型，通過改變溫度梯度，結合溫度場分布、Rayleigh數，定量評估了自由熱對流和強制熱對流的相互作用，并通過自定義的地?zé)嵯到y(tǒng)采熱效率探究了盆地尺度裂隙網絡的幾何形態對地?zé)崮荛_(kāi)采的影響（圖1）。

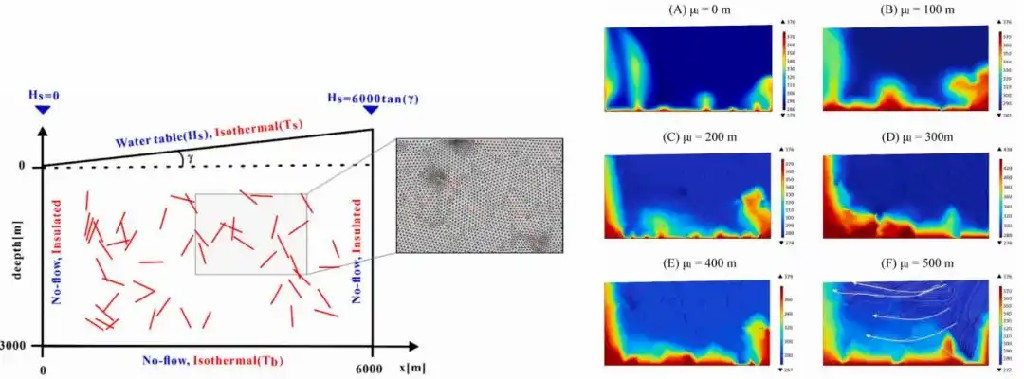

圖1 數值模型及不同裂隙平均長度下的模擬結果。(A)裂隙平均長度為0，代表多孔介質模型；(B-F)裂隙平均長度分別為100、200、300、400和500米，其中(F)中的白色箭頭指示了優勢通道

    結果表明，裂隙的存在會顯著改變溫度場，形成不規則的熱邊界層和局部羽流，且通常開度更小、更短、更水平、數量更少的裂隙網絡更有利于自由熱對流發生：在他們的情景中，增大裂隙開度會促進強制熱對流，但當開度大于0.08 m時，裂隙內部出現非層流的不穩定流動，導致自由熱對流增強；而裂隙長度和密度的影響類似，長度和密度增加會擴大換熱面積，但相互交錯的裂隙同時也會形成流體運移的優勢通道，其引起的快速流會降低換熱效率。這兩種相反作用的平衡在裂隙長度達到300 m 或數量達到 50 個時被突破，其后自由熱對流將被極大的抑制，自由熱對流發生的閾值（臨界Rayleigh數）提高 2-4 倍；傾角在45°左右的裂隙由于形成“V”字形通道，增強了強制熱對流，將臨界Rayleigh數提高 1.5-3.2 倍。也就是說，裂隙的長度和密度是影響熱對流的主要因素（圖2）。

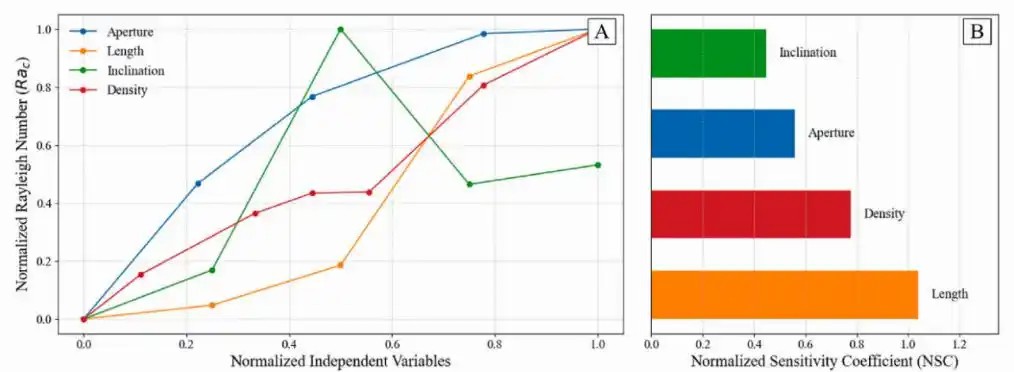

圖2 敏感性分析。(A)臨界Rayleigh數的標準化折線圖；(B)局部敏感性分析

    此外，為定量評估地?zé)嵯到y(tǒng)的開發利用潛力，研究團隊定義了一個反映系統的可持續性和穩定性的參數——地?zé)嵯到y(tǒng)采熱效率，其為熱儲層在特定時刻釋放的熱量相對于總熱儲量的比例。結果顯示，在天然狀態下，中等開度、長度、傾角和密度的裂隙網絡具有最高的采熱效率，這與臨界Rayleigh數開始急劇增加的閾值一致，意味著自由熱對流和強制熱對流強度相近時地?zé)嵯到y(tǒng)的換熱能力最強（圖3）?？紤]系統穩定性，研究團隊認為：存在有限數量的、開度較大、長度中等并以45°傾斜交叉的裂隙網絡（50條、0.08-0.1m、300m）是裂隙性巖溶儲層地?zé)豳Y源開發的有利靶區。

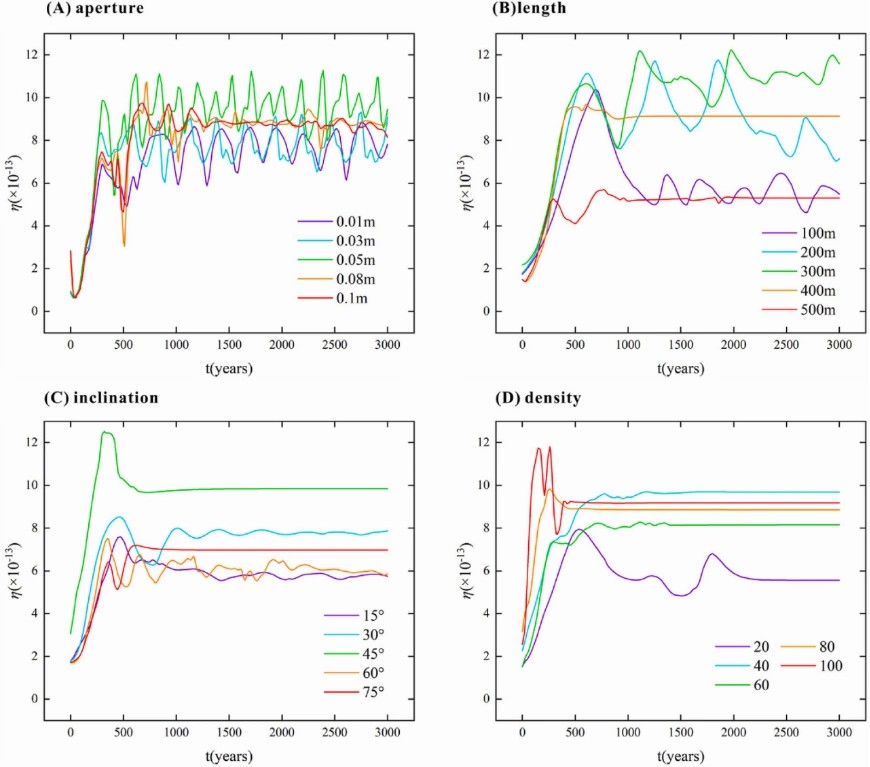

圖3 不同裂隙幾何特性對地?zé)嵯到y(tǒng)采熱效率的影響。(A)開度；(B)長度；(C)傾角；(D)密度
